Descrizione del prodotto

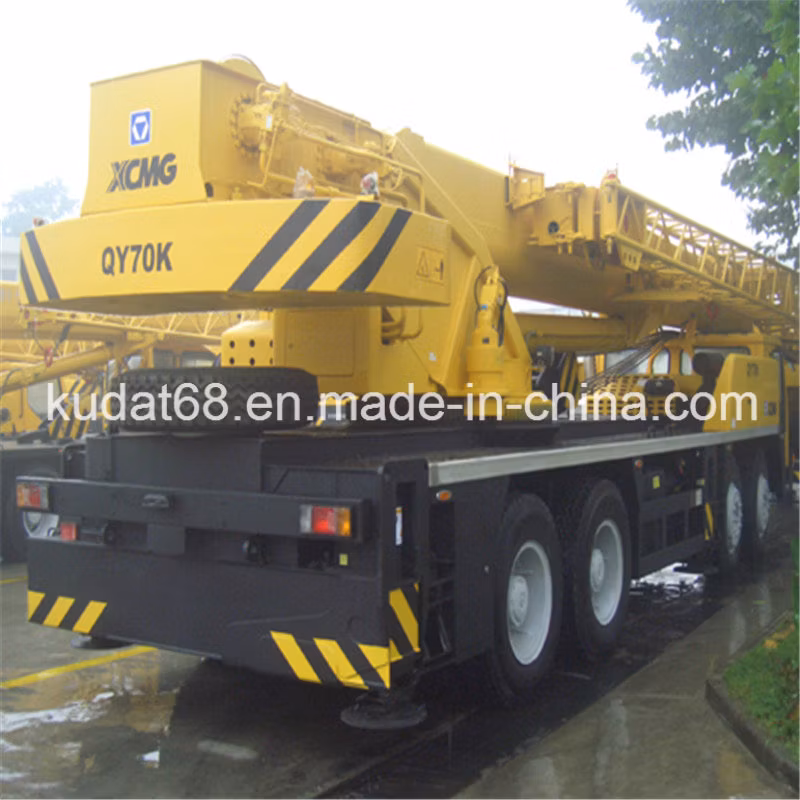

Gru mobile di QY70K
1. Il sistema innovatore del fiocco adotta il blocco incluso, la testa alimentabile dell'asta ed il fiocco avanzato internazionale della sezione di U, che ha la prestazione di sollevamento eccellente e lavoro di sollevamento sicuro e certo
la stirata unica 2.The e ritrae la tecnica evita la curvatura del tubo di memoria ed il cilindro e la rottura dell'asta causata dal misoperation, migliorante la sicurezza dei funzionamenti
le tecniche di brevetto 3.Eight assicurano il risparmio energetico e di alta efficienza regolare e del sollevamento, della rotazione e di luffing i sistemi
il limitatore di coppia di torsione 4.The adotta la visualizzazione variopinta dell'affissione a cristalli liquidi, realizzante l'intelligenza della diagnosi di guasto. La precisione è davanti all'industria
5. Adottare il nuovo motore idraulico con il punto di partenza di grande coppia di torsione, rendente il sollevamento secondario più sicuro
6. Il disegno di umanità rende la carrozza e la carrozza di controllo più spaziose e facili funzionare
le tecnologie di fabbricazione uniche 7.Six assicurano l'alta qualità
la condizione di lavoro 8.The si espande due volte. Recentemente aggiungere il contrappeso 5t
Caratteristiche tecniche principali
Dati tecnici per il funzionamento di sollevamento
| Classificatorio | Punto | Unità | Parametro | ||
| Dimensione del profilo | Lunghezza totale | millimetro | 13500 | ||
| Larghezza totale | millimetro | 2800 | |||
| Altezza totale | millimetro | 3510 | |||
| Base di rotella | Asse 1, asse 2 | millimetro | 1520 | ||
| Asse 2, asse 3 | millimetro | 3965 | |||
| Asse 3, asse 4 | millimetro | 1350 | |||
| La massa | La massa totale nella condizione di corsa | chilogrammo | 41000 | ||
| Caricamento dell'asse | Asse 1, asse 2 | chilogrammo | 15000 | ||
| Asse 3, asse 4 | chilogrammo | 26000 | |||
| Classificatorio | Punto | Unità | Parametro | |
| Prestazione di corsa | Velocità di corsa massima | km/ora | 75 | |
| Diametro di giro | Diametro di giro minimo | m. | 24 | |
| Diametro di giro minimo alla punta dell'asta | m. | 29.0 | ||
| Spazio al suolo minimo | millimetro | 270 | ||
| Angolo di metodo | (°) | 16.5 | ||
| Angolo di partenza | (°) | 11.3 | ||
| Distanza di frenaggio (ad una velocità di 30km/h) | m. | ≤10 | ||
| Classificabilità massima | % | 40 | ||
| Consumo di combustibile per 100km | L | 42 | ||
| Motore | Uscita rated del motore | chilowatt (r/min.) | 266/2208 | |
| Coppia di torsione rated del motore | N.m/(r/min.) | 1460/1400 | ||
| Velocità rated del motore | RPM | 2200 | ||
Dati tecnici principali per il funzionamento di sollevamento
| Classificatorio | Punto | Unità | Parametro | ||
| Prestazione di sollevamento | Capienza di sollevamento rated totale massima | t | 70 | ||
| Raggio di funzionamento rated minimo | m. | 3 | |||
| Raggio di giro alla coda della piattaforma girevole | m. | 3550 | |||
| Momento massimo del caricamento | Asta bassa | kN.m | 2303 | ||
| Asta completamente estesa | kN.m | 1043 | |||
| Asta + fiocco completamente estesi | kN.m | 492.8 | |||
| Portata dell'intelaiatura di base della gru | Longitudinale | m. | 5.75 | ||
| Laterale | m. | 6.9 | |||
| Altezza di sollevamento | Asta bassa | m. | 11.2 | ||
| Asta completamente estesa | m. | 42 | |||
| Asta + fiocco completamente estesi | m. | 58 | |||
| Velocità di funzionamento | Asta che eleva tempo | Innalzamento dell'asta | S | 75 | |
| Telescopingtime dell'asta | Estensione completa dell'asta/ritrarre | S | 150/100 | ||
| Velocità massima dell'oscillazione | r/min | 2.0 | |||
| Infilarsi dell'intelaiatura di base della gru tempo | estensione del fascio del utrigger ritiro contemporaneamente | S | 30/20 | ||
| Intelaiatura di base della gru jackextending/ ritiro contemporaneamente | S | 35/12 | |||
| Velocità della gru (singola riga) | Argano principale | Caricamento completo | m/min | 75 | |
| Nessun caricamento | m/min | 130 | |||
| Argano aus. | Caricamento completo | m/min | 98 | ||
| Nessun caricamento | m/min | 108 | |||
